Name: Máy gia công và đột dập kim loại thủy lực kết hợp Q35Y-20 75 tấn giá rẻ SP35Y-20
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.7 (19 reviews)

nhanh chi tiết

● Áp suất: 75 tấn

● Độ dày cắt tối đa: 20mm

● Độ bền tấm: ≤450N/mm2

● Góc cắt: 8°

● Kích thước cắt mỗi lần: 20x330 10x480

● Hành trình piston: 80mm

● Số nhịp: 8/phút

● Độ sâu họng: 355mm

● Độ dày đục lỗ: 20mm

● Đường kính đột tối đa: 30mm

● Công suất động cơ chính: 5.5 kW

Mô tả Chi tiết

Giới thiệu cấu trúc

Máy gia công thép Q35Y là thiết bị lý tưởng để cắt tất cả các loại thép góc, thép chữ U, thép vuông hoặc thép góc 45 độ. Nhiều trạm làm việc cho phép thực hiện đồng thời nhiều thao tác trên cùng một máy, chẳng hạn như đột dập, cắt và tạo rãnh. Máy đột dập và cắt kết hợp kiểu piston kép cho phép hai người vận hành cùng lúc (đột dập + trạm làm việc khác). Khối van thủy lực tích hợp Rexroth của Đức đảm bảo sự ổn định của máy.

Chức năng chính

● Hệ thống bôi trơn trung tâm

● Phanh sau tự động

● Thiết bị chiếu sáng phục vụ công việc

● Chức năng điều khiển hành trình piston hiệu quả hơn

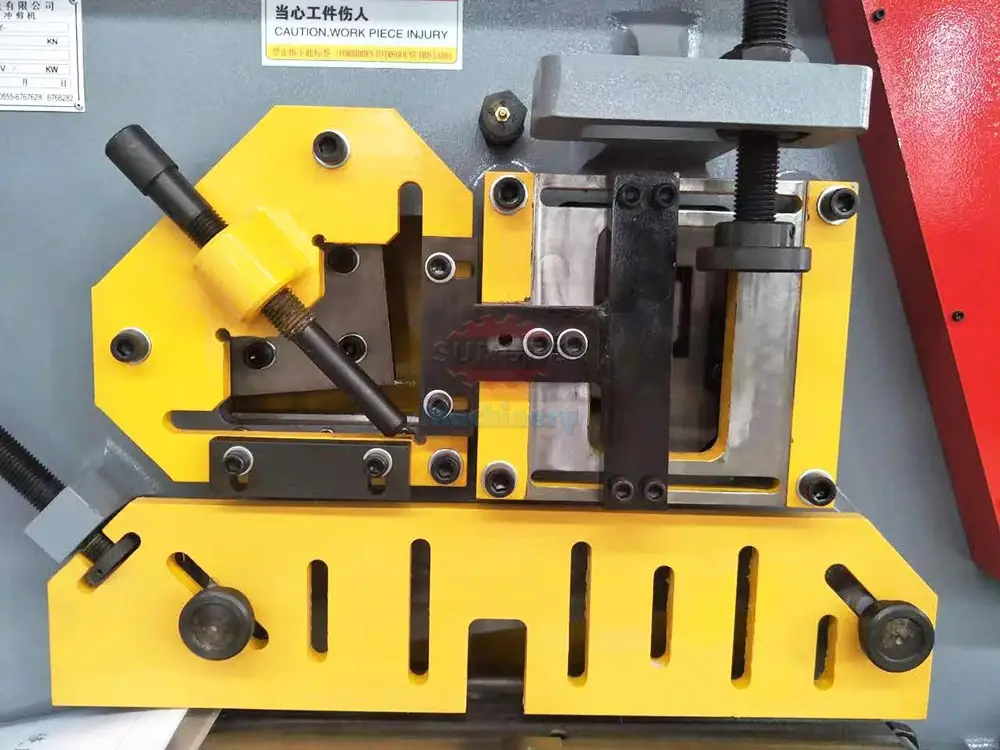

SP35Y-20 2

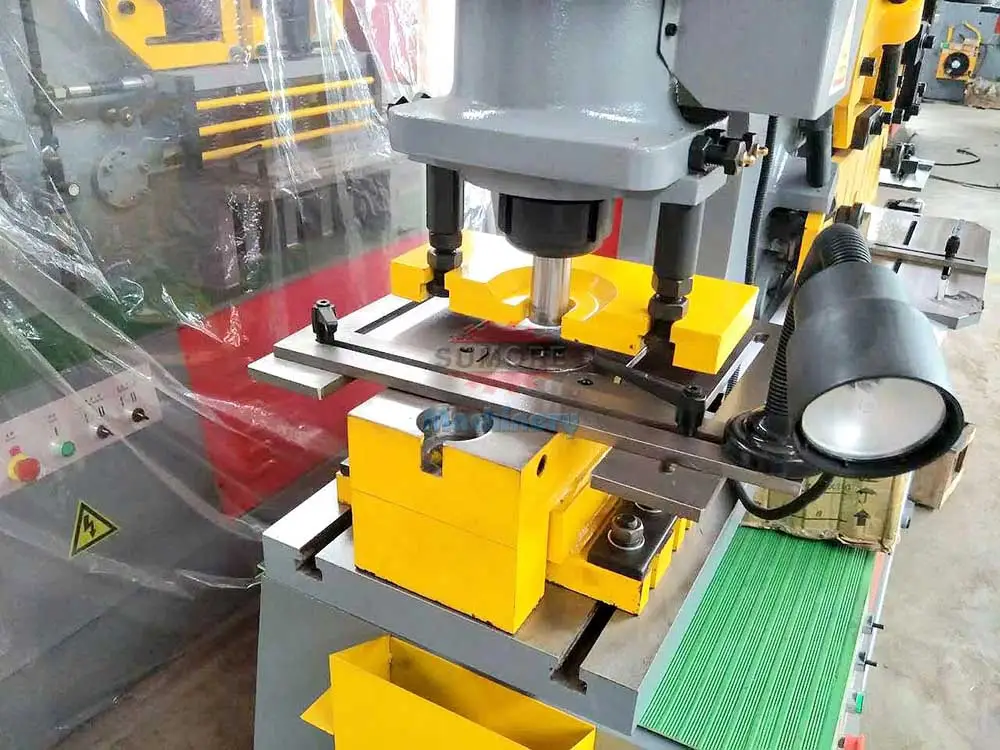

SP35Y-20 3

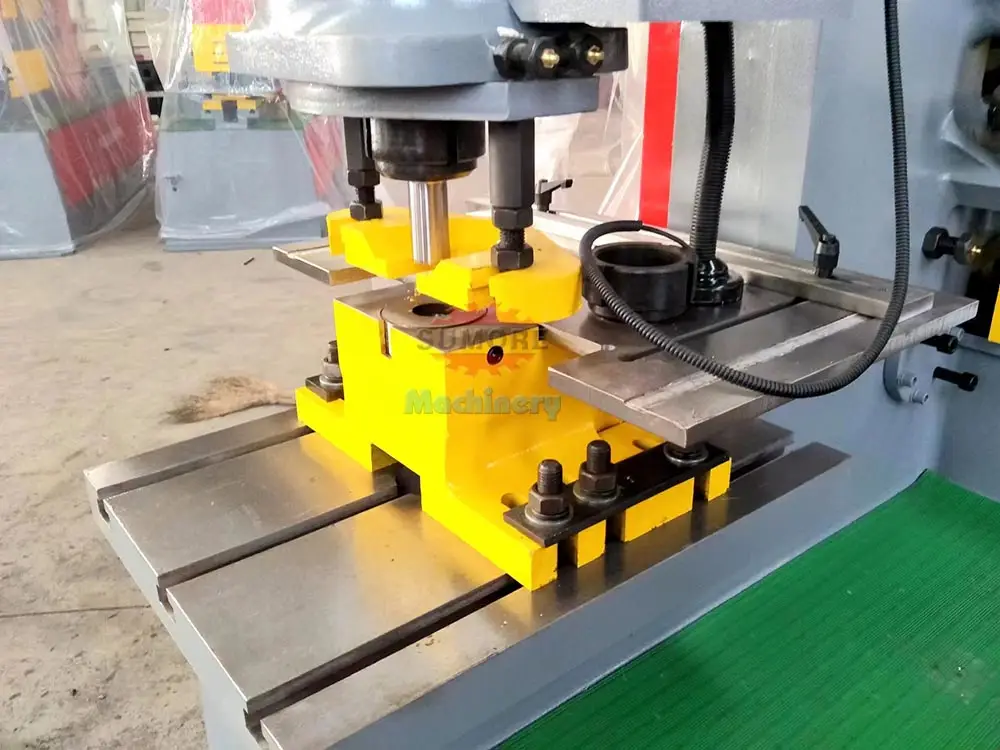

SP35Y-20 4

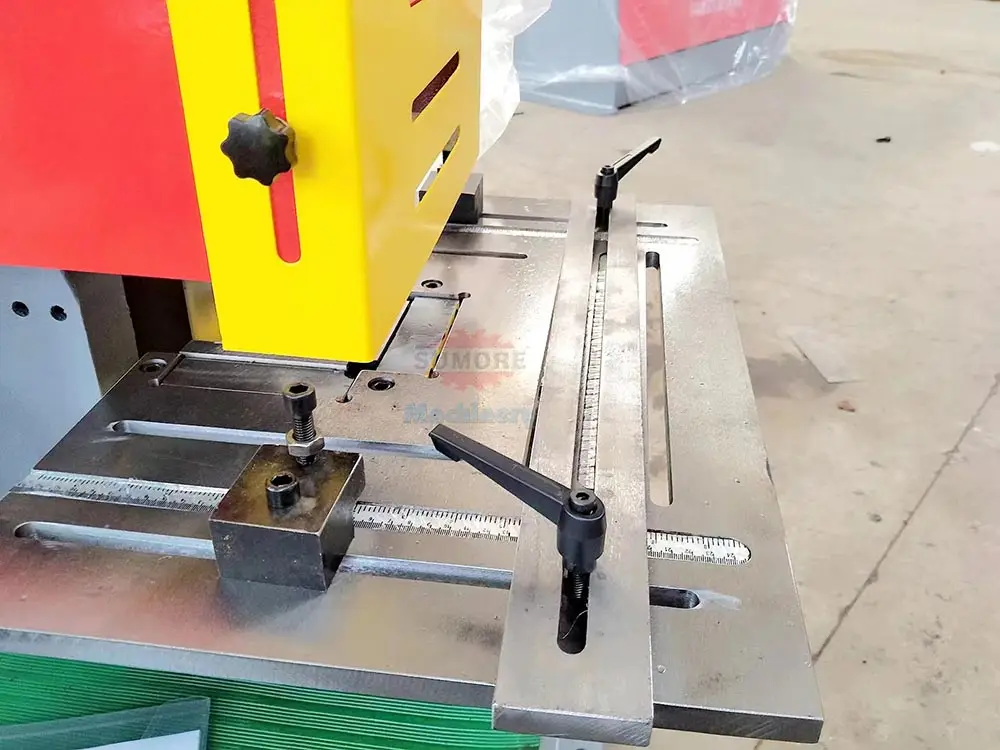

SP35Y-20 5

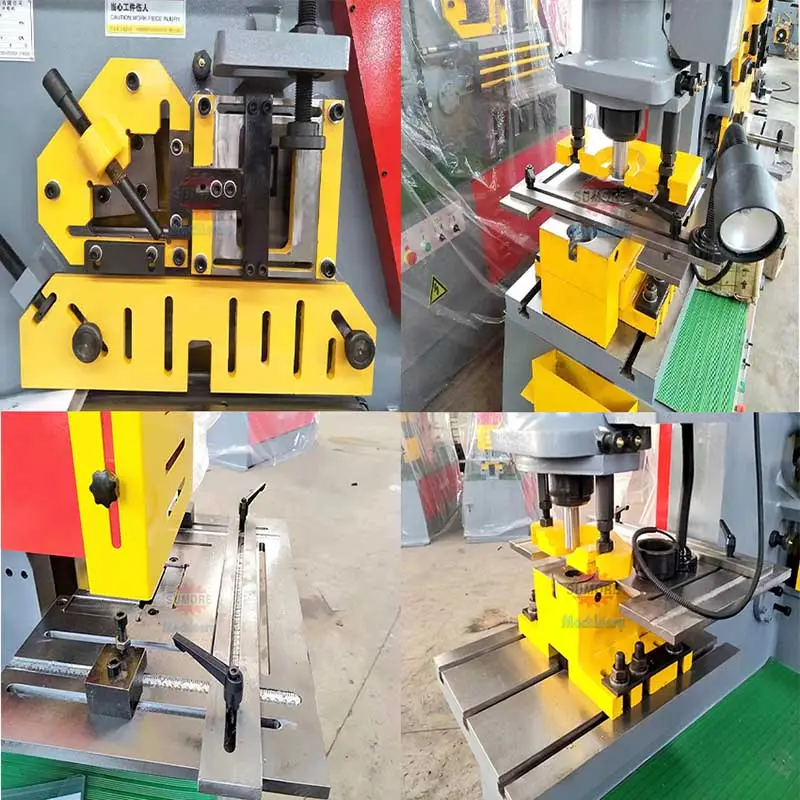

SP35Y 10

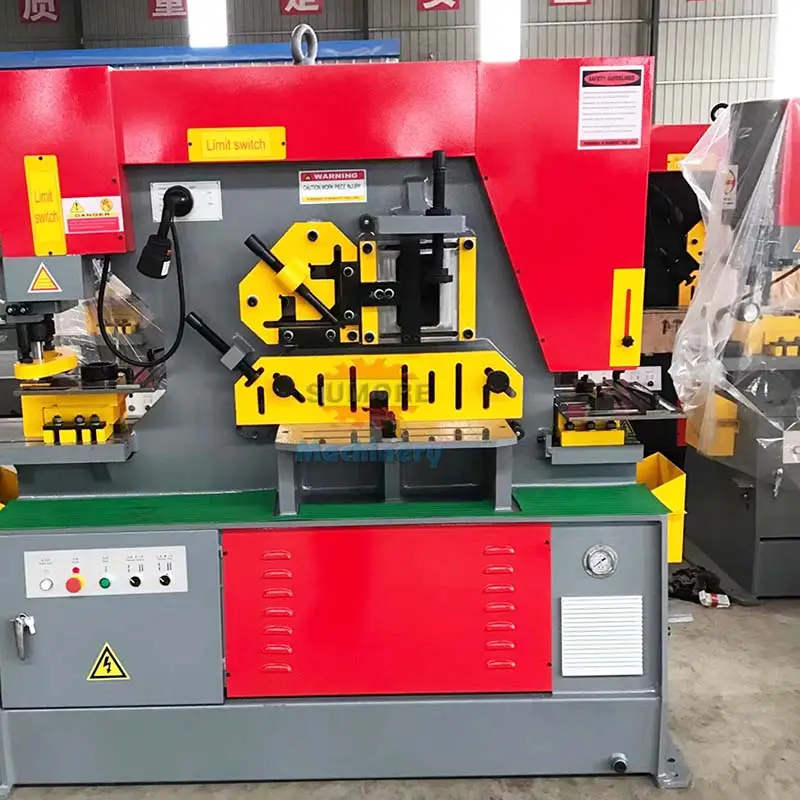

SP35Y-20 1

Ứng dụng

Máy gia công kim loại thủy lực đa chức năng dòng Q35Y kết hợp chức năng đột dập và cắt tấm, thép vuông, thép tròn, thép chữ U, thép góc, dầm chữ I và các loại thép khác. Máy cũng có thể uốn tấm có kích thước nhỏ hơn 500MM. Mọi bộ phận của máy đều đáp ứng yêu cầu cao về an toàn, bảo trì và độ tin cậy. Đây là máy lý tưởng cho tất cả các nhà máy sản xuất giải pháp gia công tấm kim loại.

Thông số kỹ thuật

Mẫu		SP35Y-16	SP35Y-20	SP35Y-25	SP35Y-30	SP35Y-40	SP35Y-50
Sức ép	tấn	55	75	110	140	200	250
Độ dày cắt tối đa	mm	16	20	25	30	35	40
Độ bền của tấm	N / mm2	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450
Góc cắt	°	7 °	8 °	8 °	8 °	8 °	8 °
Kích thước cắt của một nhát cắt	mm	16X250	20X330	25X330	30X355	35*400	40*400
		8X400	10X480	16X600	20X600	25*700	30*750
Đòn đánh của cừu	mm	80	80	80	80	100	100
Số nét	/ Min	8	8	6	6	8-24	8-24
Họng sâu	mm	300	355	400	600	600	600
Độ dày đột dập	mm	16	20	25	26	35	35
Đường kính đột tối đa	mm	25	30	35	38	40	45
Sức mạnh của động cơ chính	kw	4	5.5	7.5	11	15	18.5
Kích thước tổng thể	L-mm	1640	1860	2355	2680	2800	3000
Kích thước tổng thể	W-mm	730	800	960	1040	1160	1440
Kích thước tổng thể	hmmm	1770	1900	2090	2300	2400	2450
Trọng lượng máy	KG	1600	2000	4800	6800	9200	12800

Thép	Vòng Bar	Vạch vuông	Góc bằng nhau	Sắt I	kênh thép
/	/	/	Cắt 90°	/	/
Q35Y-16	45	40 × 40	125 × 125 × 12	126 × 74 × 5	126 × 53 × 5.5
Q35Y-20	50	50 × 50	140 × 140 × 12	160 × 86 × 6	160 × 60 × 6.5
Q35Y-25	60	50 × 50	160 × 160 × 14	200 × 102 × 9	200 × 75 × 9
Q35Y-30	65	55 × 55	180 × 180 × 16	280 × 124 × 10.5	280 × 86 × 11.5
Q35Y-40	75	60 × 60	200 × 200 × 16	320 × 134 × 13.5	320 × 92 × 12
Q35Y-50	80	65 × 65	200 × 200 × 20	360 × 140 × 14	360 × 100 × 13
