Name: Máy cắt dây EDM CNC DK7750 DK7725 sử dụng dây EDM molypden kích thước 650x1050mm
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.7 (19 reviews)

nhanh chi tiết

● Kích thước bàn làm việc: 650*1050mm

● Độ dày cắt: Có thể điều chỉnh đến 600mm

● Kích thước bàn làm việc: 550*630mm

● Độ côn khi cắt: ± 6 ° (có thể đạt được ở chiều dài 100mm)

● Hiệu suất cắt: 200mm²/phút; (Khi Cr12 dày 80mm)

Mô tả Chi tiết

Giới thiệu máy chủ

● Sử dụng phần mềm phân tích 3D và phần tử hữu hạn để hoàn thiện thiết kế tối ưu cho máy công cụ.

● Máy công cụ này sử dụng khuôn đúc cát nhựa cường độ cao, đã trải qua quá trình ủ nhiệt và xử lý lão hóa rung tiên tiến.

● Áp dụng thiết kế cấu trúc sản phẩm và hệ thống khung đỡ sườn được gia công tỉ mỉ, máy công cụ này đảm bảo độ cứng vững cực cao.

● Trục X và Y được trang bị ray dẫn hướng bằng thép hình chữ V, vít me bi độ chính xác cao và vòng bi chuyên dụng cho vít me chính xác.

● Các trục X, Y, U và V sử dụng động cơ bước, trong khi trục Z sử dụng hệ thống nâng hạ bằng điện.

● Áp dụng hệ thống bôi trơn tập trung bằng điện để giảm mài mòn các bộ phận chuyển động

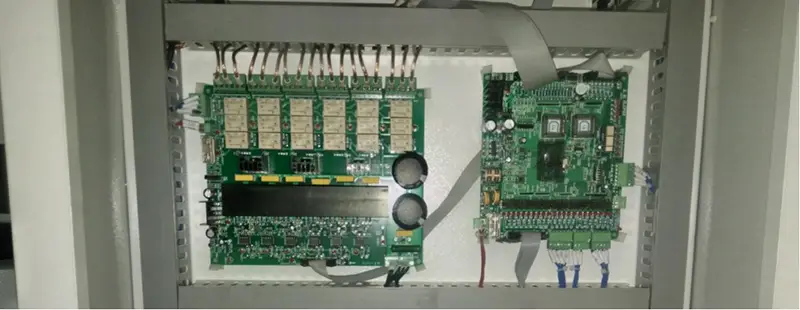

Mạch tần số cao hiệu quả

● Được trang bị sóng bậc thang tiên tiến thông minh và có thể điều chỉnh, đây là một hệ thống sóng nhóm thực sự đáp ứng yêu cầu cắt dòng điện cao trong thời gian dài! Cắt phôi (Cr12) với hiệu suất 8000-10000mm²/h trong thời gian dài, với tổn thất dây molypden chỉ 0.01mm (0.18mm) khi cắt phôi có diện tích 200000 mm².

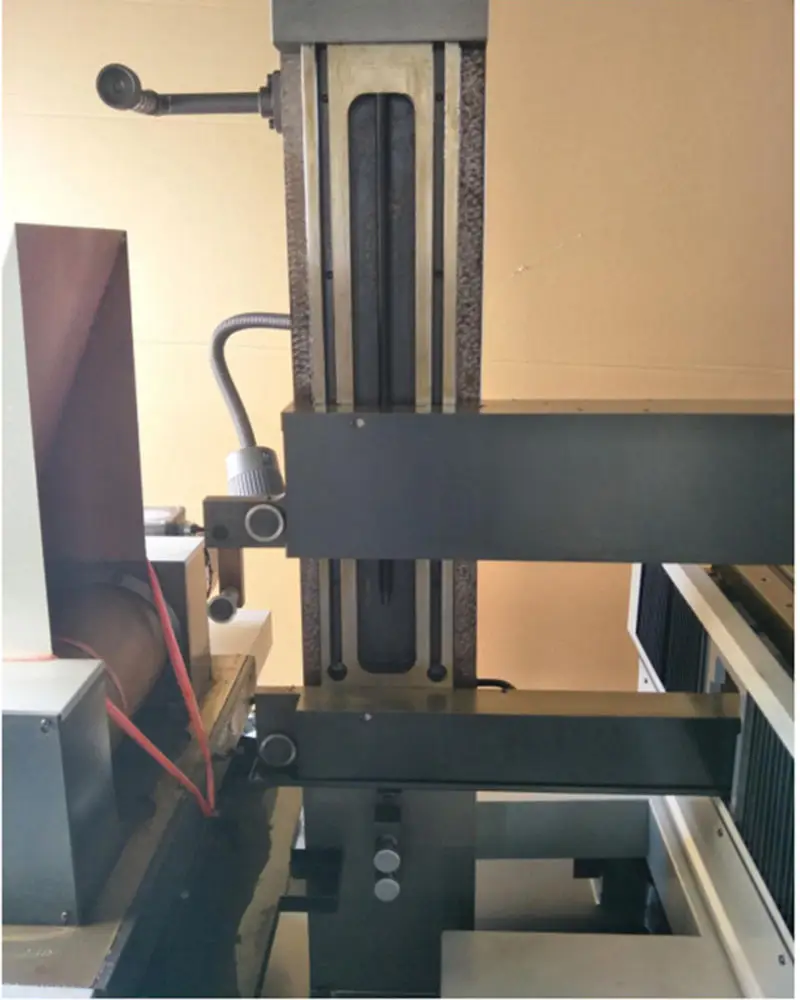

Kết cấu cơ khí

● Cần dây của máy công cụ nâng hạ bằng ray dẫn hướng rãnh phẳng trượt tự thiết kế, cho phép bánh xe dẫn hướng phía trên giữ nguyên vị trí tương đối sau khi điều chỉnh chiều cao đầu máy. Độ thẳng đứng của không gian sẽ không thay đổi đáng kể, đảm bảo độ thẳng đứng của dây molypden so với phôi.

SP7750 4

SP7750 3

Thông số kỹ thuật

Mẫu	SP7750
Khung giường đúc	Đúc chính xác bằng khuôn cát nhựa, ủ ở nhiệt độ cao, độ chính xác cơ học được duy trì trong thời gian dài.
Thiết kế bàn làm việc	Thiết kế hỗ trợ toàn diện, khoảng cách rộng giữa các thanh ray đỡ trục XY, độ ổn định tốt và khả năng chịu tải mạnh.
Kích thước bàn làm việc	650 * 1050mm
Độ dày cắt	600mm điều chỉnh
Lịch trình bàn làm việc	550 * 630mm
Cắt côn	± 6° (có thể đạt được ở khoảng cách 100mm)
Hiệu quả cắt	200mm²/phút; (Khi Cr12 dày 80mm)
Cắt hiện tại	10A
Độ nhám	Gia công tấm Cr12 dày 40mm bằng phương pháp cắt một lần, độ nhám bề mặt ≤ 2.5 μm; cắt nhiều lần, độ nhám bề mặt: Ra ≤ 1.2 μm.
xử lý chính xác	± 0.005mm (dày 40mm, cạnh đối diện hình vuông 20mm)
Công suất định mức	Công suất định mức 3.5 kW
Đường kính điện cực	Φ0.15 ～ Φ0.20mm
Tốc độ dây	Điều chỉnh tốc độ bằng tần số biến đổi (1-11m/s)
chế độ ổ đĩa	Bộ truyền động bước
Kích thước máy	1900 * 1700 * 1800mm
trọng lượng máy	2500kg
Khả năng chịu tải của bàn làm việc	800kg
Du lịch trục X	550mm
Du lịch trục Y	630mm
Di chuyển theo trục U	± 30mm
Hành trình trục V	± 30mm
Đinh ốc	Trục vít bi chính xác (Bắc Qishan)
Guide	Ray dẫn hướng bằng thép hình chữ V
Bồn nước	Dung tích bình chứa nước ≥ 80L, có lưới lọc + bộ lọc.
chất lỏng làm việc	Bột nhũ tương chuyên dụng hoặc dung dịch cắt gốc nước
	Động cơ điều chỉnh tốc độ biến tần chuyên dụng
	Bảo vệ an toàn nắp lồng tơ, chống tắc nghẽn lồng tơ, giới hạn trái và phải
	bảo vệ chống đứt dây
	Độ lệch tâm của ống chứa dây ≤ 0.015mm
Phần vận chuyển tơ lụa	Hệ thống cấp dây AUTOCUT
