Name: Máy tiện phay CNC giường nghiêng kim loại độ chính xác cao CTX200 / Trung tâm tiện CNC
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

nhanh chi tiết

● Đường kính quay tối đa trên bàn máy: 700mm

● Chiều dài tiện tối đa: 450mm

● Đường kính gia công tối đa (đĩa): 300mm

● Khoảng cách giữa các tâm: 450mm

● Đường kính trượt tối đa của tấm trượt ngang: 300mm

● Đường kính thanh: 50mm

Mô tả Chi tiết

Các tính năng chính của máy CTX200

● Máy tiện CTX200S có cấu trúc rất nhỏ gọn, chiếm diện tích dưới năm mét vuông, giúp tận dụng tối đa không gian có sẵn trong xưởng. Cấu trúc bằng gang chắc chắn, các bộ phận bền bỉ như vít, ray dẫn hướng, tháp pháo và trục chính, cùng động cơ trục chính mạnh mẽ.

● Dòng máy công cụ này là sản phẩm chủ yếu được xuất khẩu bởi SUMORE Machinery. Toàn bộ máy có cấu trúc nhỏ gọn, ngoại hình đẹp và dễ nhìn, mô-men xoắn trục chính cao, độ cứng vững cao, hiệu suất ổn định và đáng tin cậy, khả năng giữ độ chính xác tuyệt vời.

● Sử dụng cấu trúc giường máy nghiêng tổng thể 30° hoặc 45°, được trang bị ray dẫn hướng con lăn tuyến tính có độ chính xác cao, có độ chính xác vị trí cao, loại bỏ phôi trơn tru, phù hợp cho gia công tốc độ cao và chính xác.

● Nó được lắp ráp với cụm trục chính và hộp trục chính có độ chính xác cao, và trục chính thứ cấp được lắp ráp với trục chính điện có độ chính xác cao và hộp trục chính thứ cấp.

● Máy CTX200S có thể hoạt động liên tục 24 giờ không ngừng nghỉ, giảm thiểu sự can thiệp thủ công, đảm bảo an toàn và độ tin cậy, đồng thời giảm chi phí nhân công. Với một người giám sát nhiều máy công cụ, thời gian vận hành có thể giảm 75%, tối thiểu hóa thời gian và năng suất lao động.

● Máy tiện CNC hai tháp pháo và hai trục chính với hộp trục chính cố định có thiết kế nhỏ gọn, đa chức năng và tốc độ cao, có thể thực hiện đồng thời các thao tác tiện, phay và khoan trên các chi tiết kích thước nhỏ, hoàn thiện quá trình gia công từ các chi tiết tiện thông thường đến các chi tiết phức tạp.

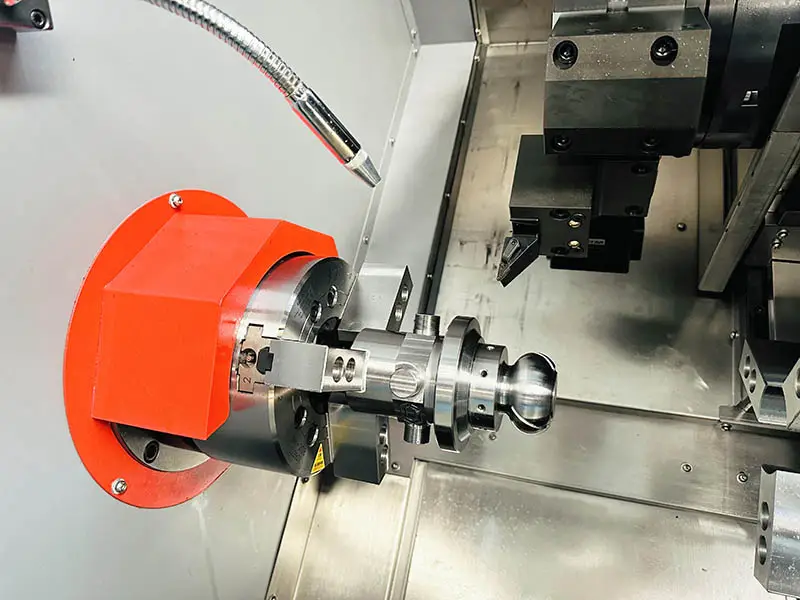

CTX200 7

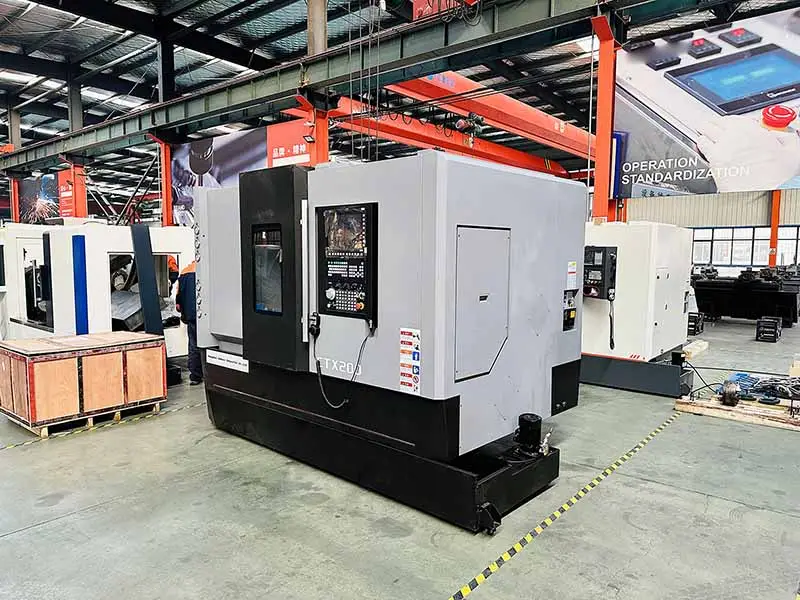

CTX200 5

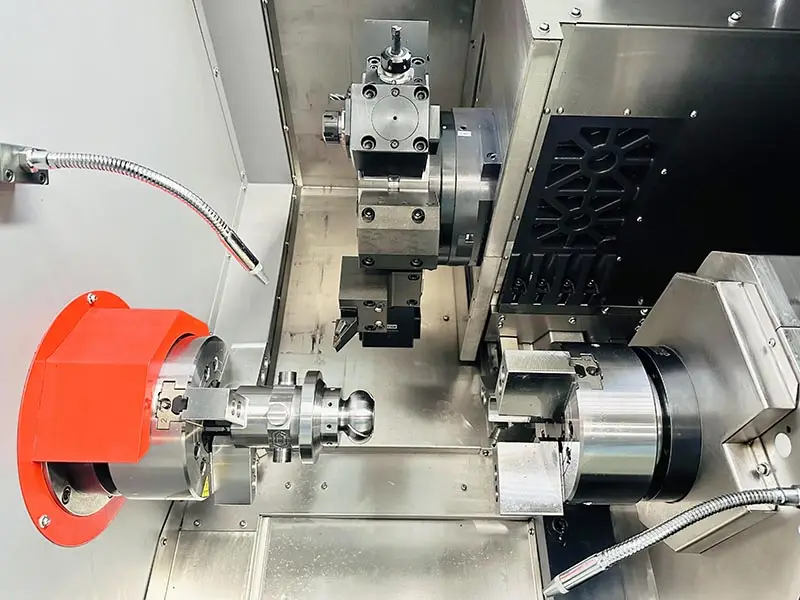

CTX200 10

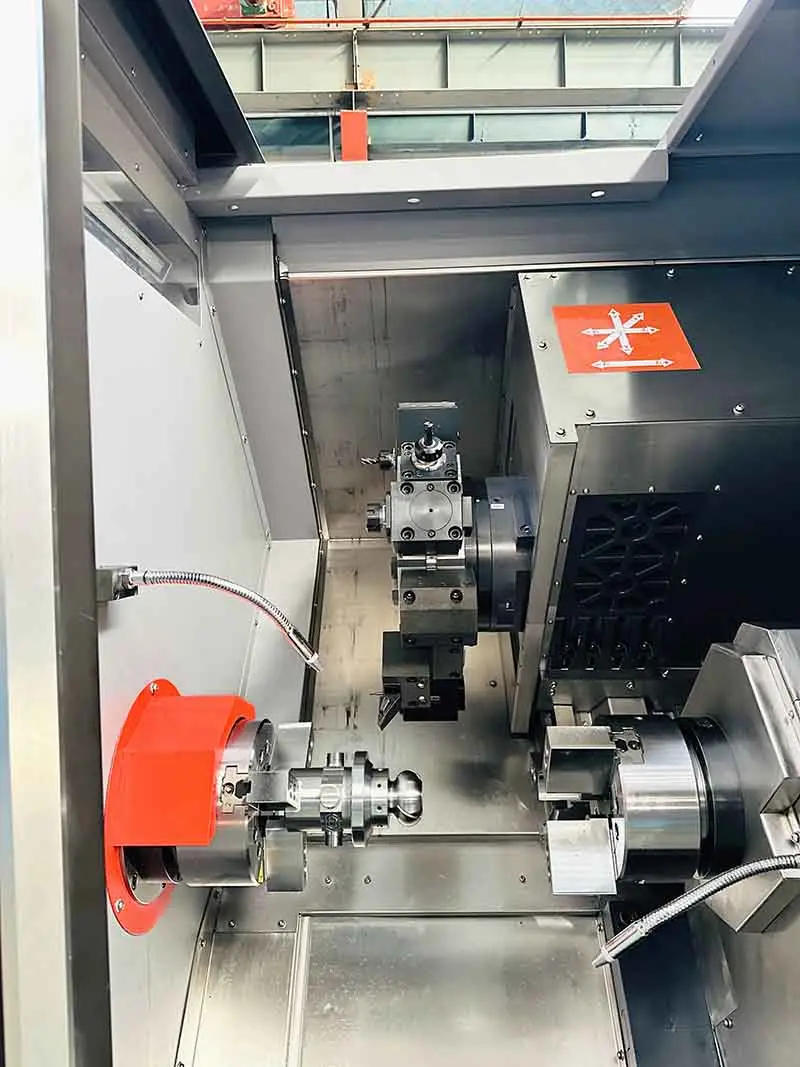

CTX200 11

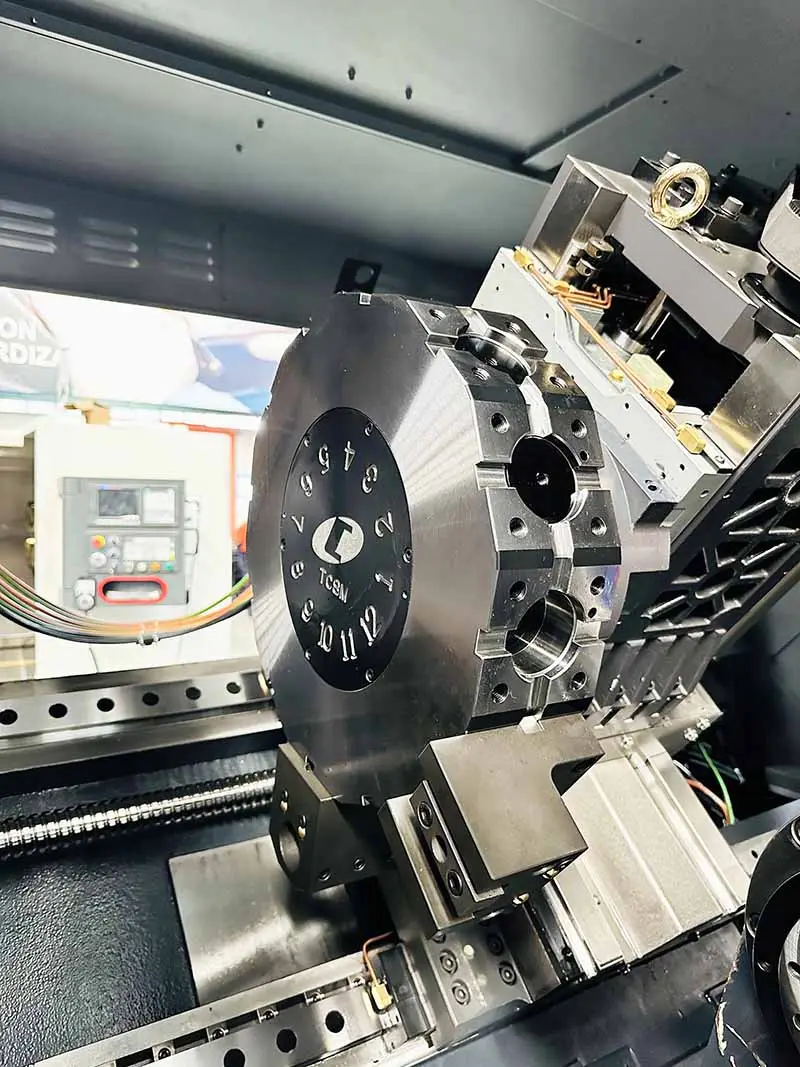

CTX200 9

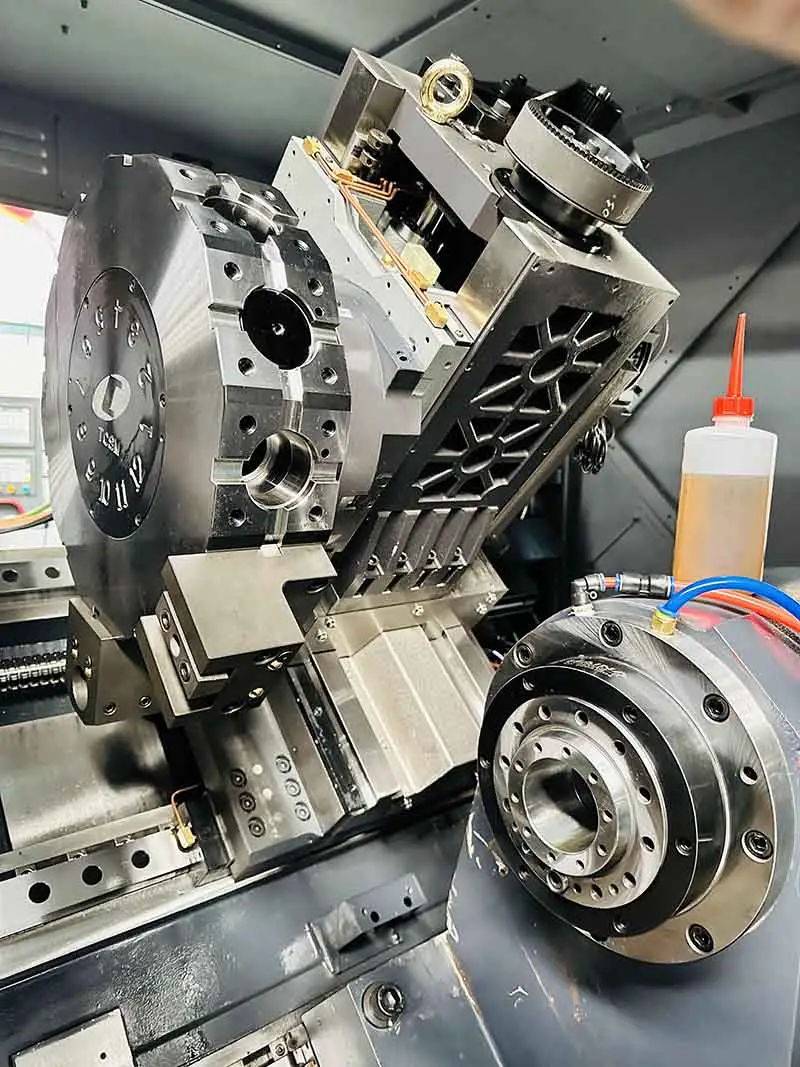

CTX200 8

Ứng dụng

Máy tiện CNC giường nghiêng CTX200 có thể được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau như hàng không, năng lượng, đóng tàu, v.v.

Thông số kỹ thuật

Dự án	đơn vị	CTX200S
Đường kính quay tối đa trên bàn máy	mm	700
Đường kính trượt tối đa của tấm trượt ngang	mm	300
Khoảng cách giữa các trung tâm	mm	450
Đường kính gia công tối đa (đĩa)		300
Chiều dài quay tối đa	mm	450
Loại mũi trục chính		A2-6
Đường kính lỗ xuyên qua trục chính	mm	66
Đường kính thanh	mm	50
Mâm cặp thủy lực		8 inches
Lỗ xuyên qua thanh kéo mâm cặp thủy lực	mm	50
Trục chính côn	Không	MT6#
Loại đầu trục phụ		A2-6
Đường kính lỗ xuyên trục phụ	mm	66
Đường kính thanh trục phụ	mm	50
Mâm cặp thủy lực trục phụ	mm	8 inches
Trục phụ, mâm cặp thủy lực, thanh kéo xuyên lỗ	mm	50
Độ côn trục phụ	Không	70 / 1: 20
Tốc độ trục chính tối đa	rpm	4000 vòng / phút
Mô hình tháp pháo		Tháp pháo điện TYCSDY80HP-12T
Mô hình giá đỡ dao tháp		BMT55
Hành trình trục Y của tháp pháo	mm	± 45
Mô-men xoắn động cơ Turret Power	Nm	15
Mô-men xoắn động cơ Y của tháp pháo	Nm	6
Trục X - Mô hình vít		3210
Trục Z - Mô hình vít		4010
Trục Z2 (trục chính phụ) - Mô hình vít		4010
Mô hình trục X - Ray dẫn hướng		RGH35HA
Mô hình trục Z - Ray dẫn hướng		RGH45CA
Trục Z2 (trục chính phụ) - Mô hình ray dẫn hướng		RGH45CA
Mô-men xoắn động cơ X/Z/Z2	NM	15/15/15
Tốc độ di chuyển nhanh của trục X/Z/Z2	m / phút	18/18/18
Hành trình trục X	mm	200
Đi trục Z	mm	520
Đơn vị cài đặt tối thiểu	mm	0.001
Công suất động cơ chính	KW	11
Tổng nguồn điện	KW	32
trọng lượng máy	Kg	4200
Kích thước tổng thể (Dài x Rộng x Cao)	mm	4250 * 2000 2200 *
