| Nơi sản xuất: | Trung Quốc |
| Tên thương hiệu: | SUMORE |
| Model: | CK61100 |
| Chứng nhận: | CE |
● Khoảng cách xoay qua giường: 1000mm
● Đường kính quay tối đa trên bàn trượt ngang: 680mm
● Chiều dài tối đa của phôi: 3000mm
● Chiều dài tiện tối đa: 2850mm
● Chiều rộng giường: 600mm
● Tốc độ trục chính: 10-700 vòng/phút
● Đường kính lỗ trục chính: 105mm
● Hành trình trục Z: 2850mm
● Hành trình trục X: 550mm

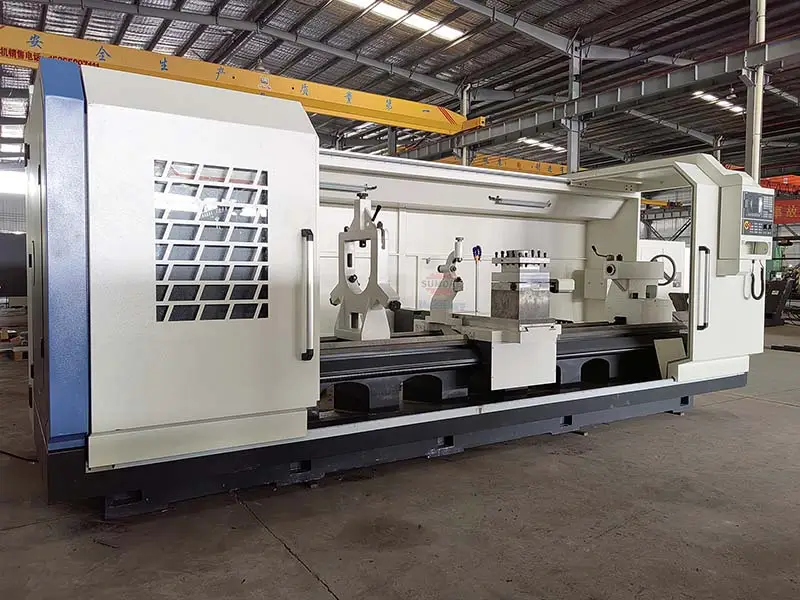

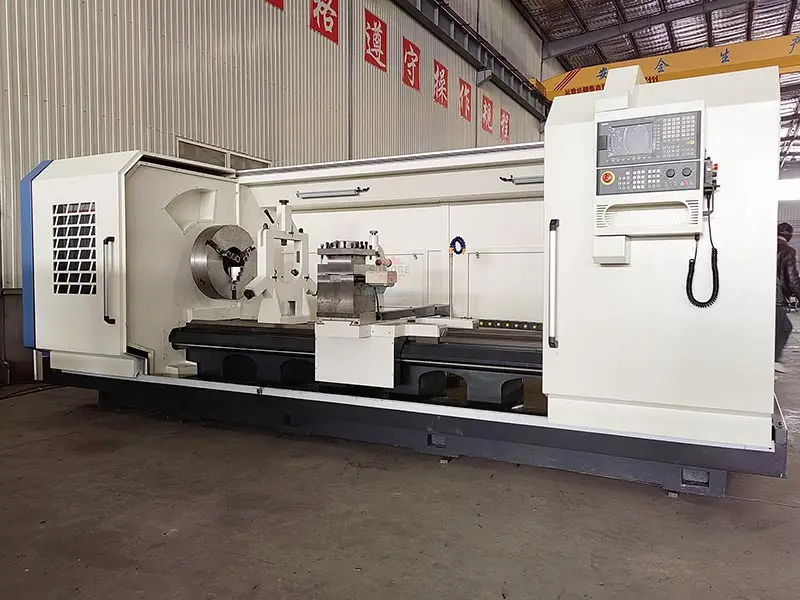

● Toàn bộ máy: Thiết kế tích hợp cơ điện tử, sử dụng thân máy liền khối, có độ cứng và ổn định tuyệt vời; Hệ thống bôi trơn tự động cho toàn bộ máy.
● Trục chính: Ổ trục chính sử dụng ổ trục loại C; Độ lệch tâm quay của trục chính ≤ 0.01mm, và độ chính xác được duy trì ổn định.
● Giá đỡ dao: Giá đỡ dao sử dụng loại giá đỡ dao điện Hongda, với lực khóa lên đến 28KN.
● Di động: Trục X/Z sử dụng cặp vít me bi do công nghệ Nam Kinh sản xuất, có độ chính xác chuyển động và đặc tính động tốt.

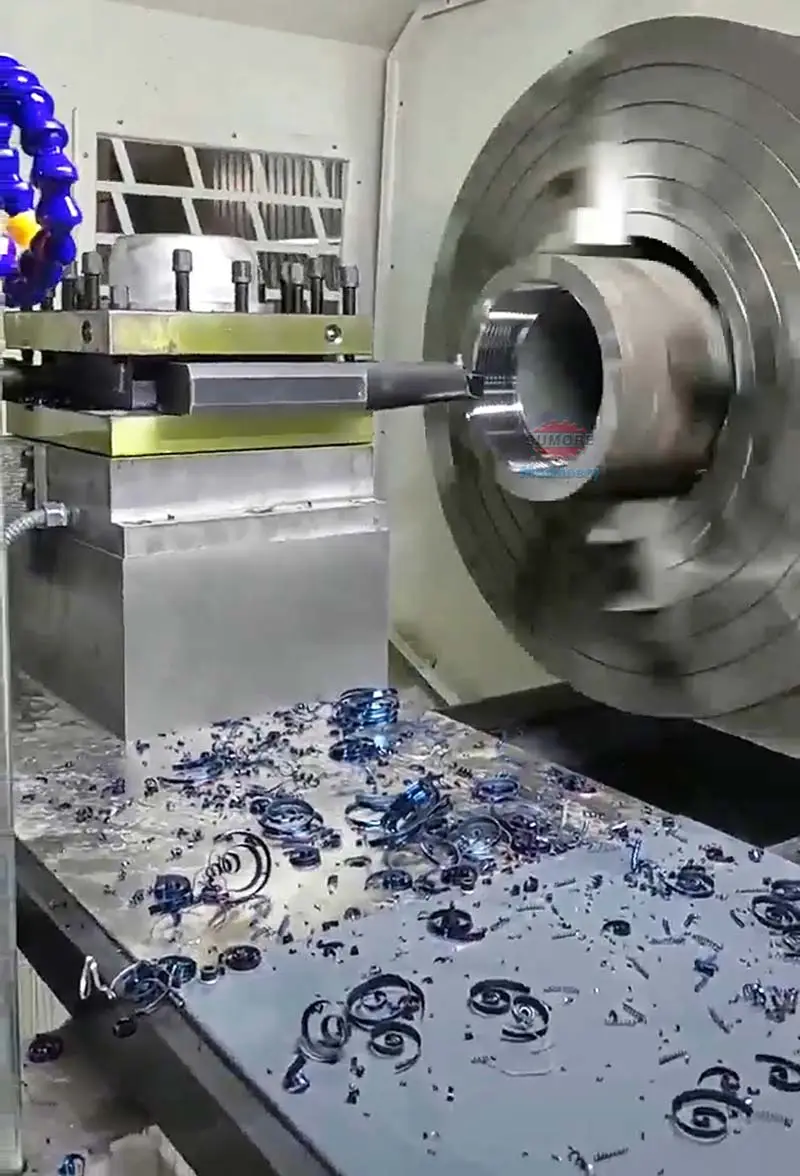

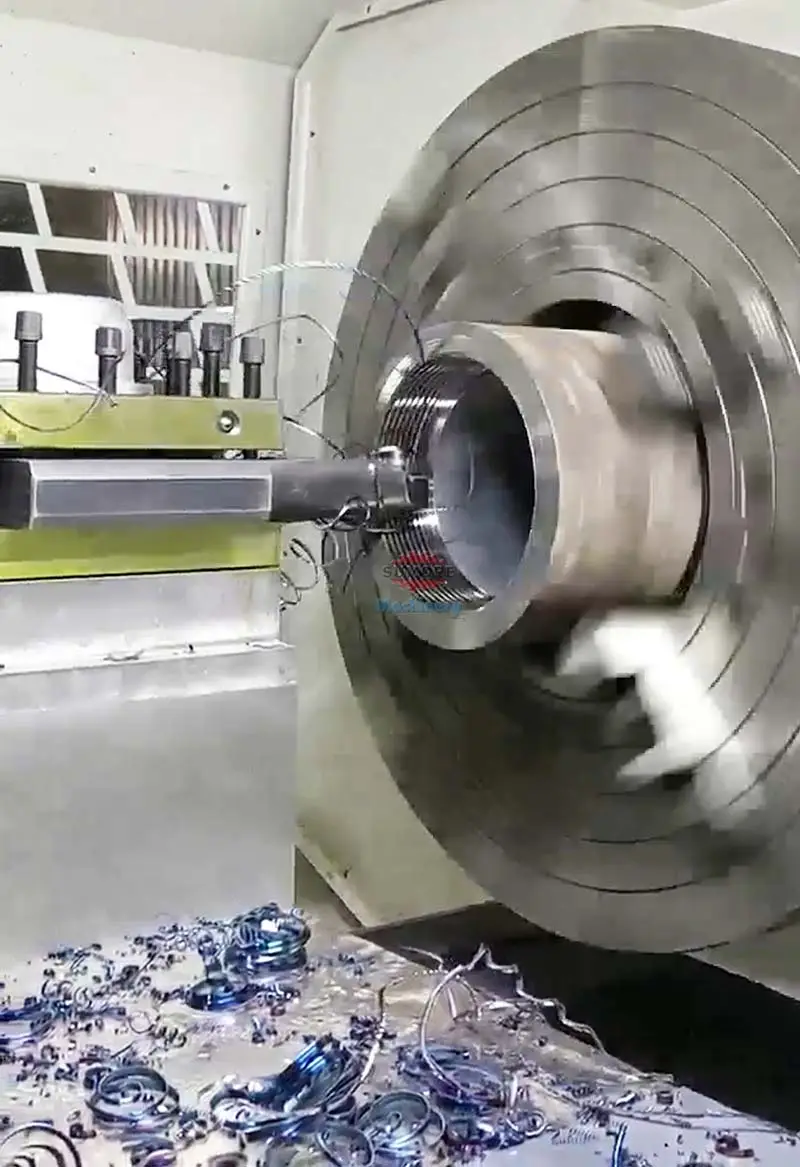

● Máy công cụ này có thể gia công các vật liệu như thép, gang và kim loại màu. Nó cũng thích hợp để tiện các bề mặt hình trụ trong và ngoài, bề mặt hình nón, ren, khoan, doa và các chi tiết trục và đĩa cong có kích thước nhỏ và trung bình.
● Hệ thống điều khiển có chức năng toàn diện và đáp ứng được nhu cầu của nhiều ngành công nghiệp. Đặc biệt phù hợp với các ngành công nghiệp như ô tô và máy móc, được sử dụng để gia công các chi tiết quay một cách hiệu quả, quy mô lớn và độ chính xác cao. Cấu trúc đơn giản và đáng tin cậy, vận hành thuận tiện, tiết kiệm và thiết thực.
| Mục | CK61100×3000 | đơn vị | |
| Hệ thống NC | GSK980TDI,GSK980TC3,FANUC Oi Mate Td,FANUC Oi Td,SIMENS 808D,KNDK1000Ti,GSK980TDC Có sẵn | ||
| Chiều dài phôi tối đa | 3000 | mm | |
| Chiều dài quay tối đa | 2850 | mm | |
| Đường kính tối đa của cánh tay khi vung qua giường | φ1000 | mm | |
| Đường kính tối đa khi xoay qua thanh trượt ngang | φ680 | mm | |
| Chiều rộng của giường | 600 | mm | |
| Chuck (thủ công) | K11-400 | mm | |
| Lỗ côn trục chính | C11 | ||
| Lỗ trục chính | 105 | mm | |
| Phạm vi tốc độ trục chính | 10-700 | r / min | |
| Chế độ tốc độ trục chính | Ba cấp số, điều chỉnh mượt mà | ||
| Khoảng cách trung tâm | Giường ngủ | 500 | mm |
| Mặt đất | 1230 | mm | |
| Trục X di chuyển nhanh | 4 | m / phút | |
| Trục Z di chuyển nhanh | 6 | m / phút | |
| Hành trình trục X | 550 | mm | |
| Đi trục Z | 2850 | mm | |
| Đơn vị cài đặt cấp liệu tối thiểu của trục X | 0.001 | mm | |
| Bộ cấp liệu tối thiểu của trục Z | 0.001 | mm | |
| Độ chính xác định vị X/Z | 0.03/0.045 | mm | |
| Độ chính xác định vị lại X/Z | 0.012/0.02 | mm | |
| Động cơ trục X | Tốc độ | 2000 | r / min |
| hành hung | 16 | Nm | |
| Power | 2.6 | ||
| Động cơ trục Z | Tốc độ | 2000 | r / min |
| hành hung | 20 | Nm | |
| Power | 3.1 | KW | |
| Động cơ trục chính | Mẫu | Y-6 15KW | |
| Tốc độ | 1000 | r / min | |
| Mô-men xoắn/Công suất | 15 | Nm/KW | |
| Dạng cột công cụ | Bốn trạm thẳng đứng | ||
| Cọc gá dụng cụ tiêu chuẩn | Mẫu | HAK21280 | |
| Trụ dụng cụ điện | Mô-men xoắn động cơ | 5 | W |
| kích thước | 280X280 | mm | |
| Mômen xoắn tiếp tuyến cực đại | 1250 | N.M | |
| Thời gian định vị tháp pháo | 3.9 giây / 90 ° | ||
| Đường kính ống đuôi | 120 | mm | |
| Hành trình của ống đuôi | 250 | mm | |
| Ống đuôi thuôn nhọn | Mã Morse số 6 | ||
| kích thước Blade | Vòng tròn bên ngoài | 32X32 | mm |
| Lỗ bên trong | 32 | mm | |
| Máy tạo xung cầm tay | kiểu mẫu | ZY1469 (Vô Tích) | |
| Bơm bôi trơn | Sức ép | 2.5 | MP |
| Lưu lượng dòng chảy | 6 | L / phút | |
| Động cơ bơm bôi trơn | Power | 500 | W |
| điện áp | 220 | V | |
| Phương pháp bôi trơn cho thanh dẫn hướng và ốc vít | Hệ thống bôi trơn tập trung RCP-II-II 4PP | ||
| Bơm làm mát | Power | 125 | W |
| điện áp | 380 | V | |
| Kích thước tổng thể (L * W * H) | 4500x2300x2300 | mm | |
| trọng lượng máy | 9 | T | |
