| Nơi sản xuất: | Trung Quốc |
| Tên thương hiệu: | SUMORE |
| Model: | FMC1160 5 trục |
| Chứng nhận: | CE |
● Kích thước bàn làm việc: 1200x600mm
● Tải trọng tối đa của bàn làm việc: 800kg
● Hành trình tọa độ X/Y/Z: 1100/600/600mm
● Dung lượng/Loại hộp chứa dụng cụ: 24 cần dao
● Trung tâm gia công năm trục FMC1160 chủ yếu thích hợp cho gia công chính xác các chi tiết phức tạp, chẳng hạn như vỏ động cơ, cánh quạt, rôto tuabin, trục phức tạp, ống lót đĩa và các chi tiết hộp phức tạp.
● Trung tâm gia công đứng năm trục FMC1160 có không gian làm việc lớn hơn, độ cản trở nhỏ hơn, độ cứng cắt cao hơn, tốc độ cao hơn
và độ chính xác.
● So với các mẫu truyền thống, nó có tốc độ loại bỏ vật liệu cao hơn.
FMC1160 được sử dụng rộng rãi trong gia công các bộ phận trong ngành công nghiệp ô tô, máy móc chính xác, hàng không vũ trụ, công nghệ năng lượng, sản xuất khuôn mẫu, khai thác mỏ, kỹ thuật dụng cụ và các lĩnh vực khác.
| Mẫu | FMC1160 5 trục |
| Thông số kỹ thuật của bàn (chiều dài × chiều rộng) | 1200 × 600mm |
| Tải trọng tối đa của bàn làm việc | 800kg |
| nét vẽ theo tọa độ X/Y/Z | 1100 / 600 / 600mm |
| Khoảng cách từ đường tâm của trục chính đến phía trước của cột | 672mm |
| Khoảng cách từ mặt cuối của trục chính đến mặt phẳng trên bàn. | 120-720mm |
| Tốc độ cắt X, Y, Z | 0 ～ 10000mm / phút |
| Tốc độ cấp liệu nhanh X, Y, Z | 36/36/36mm/phút |
| Tốc độ trục chính tối đa | Băng tải 8000/10000 vòng/phút, tùy chọn 12000 (kết nối trực tiếp) |
| Trục chính côn | Số 40 (7:24) |

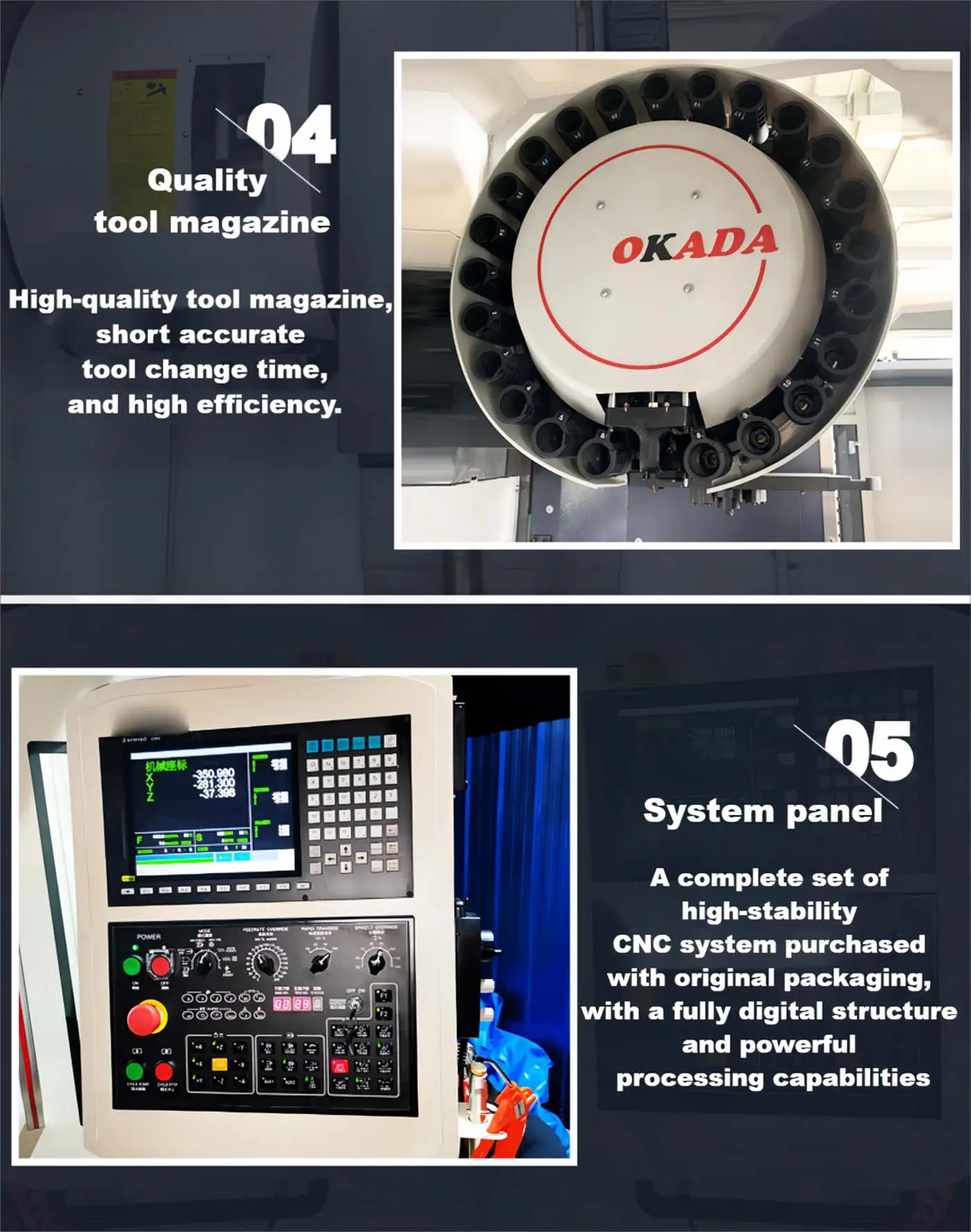

| Dung lượng/loại hộp chứa dụng cụ | 24 cánh tay dao |
| Loại chốt kéo/thân | BT40-45° |
| trọng lượng dụng cụ | 8kg |
| đường kính dụng cụ | Loại tay đòn: φ78/φ125mm (khoảng trống liền kề) |
| chiều dài dụng cụ | 300mm |
| Thời gian thay dao (từ dao này sang dao khác) | Kiểu tấn công bằng dao trong 2.5 giây S |
| Bảng rãnh chữ T (số rãnh x chiều rộng rãnh x khoảng cách giữa các rãnh) | 5×18mm×100mm |
| Đường kính bàn xoay trục AC | 210 |
| Góc nghiêng trục A; | ± 110 ° |
| Góc quay trục C | 360 ° |
| Trọng lượng tải tối đa của bàn xoay AC | 40/20 (ngang/dọc) |
| Khe chữ T (số - kích thước - bước răng) | 3-18-125 |
| Chế độ tự khóa điều hòa | khí nén |
| Độ chính xác định vị mm (tiêu chuẩn quốc gia) | X/Y/Z: 0.01/0.01/0.01 |
| động cơ định hướng X/Y/Z | 3 |
| Bảng cấu hình tiêu chuẩn 5 trục FMC1160 | |

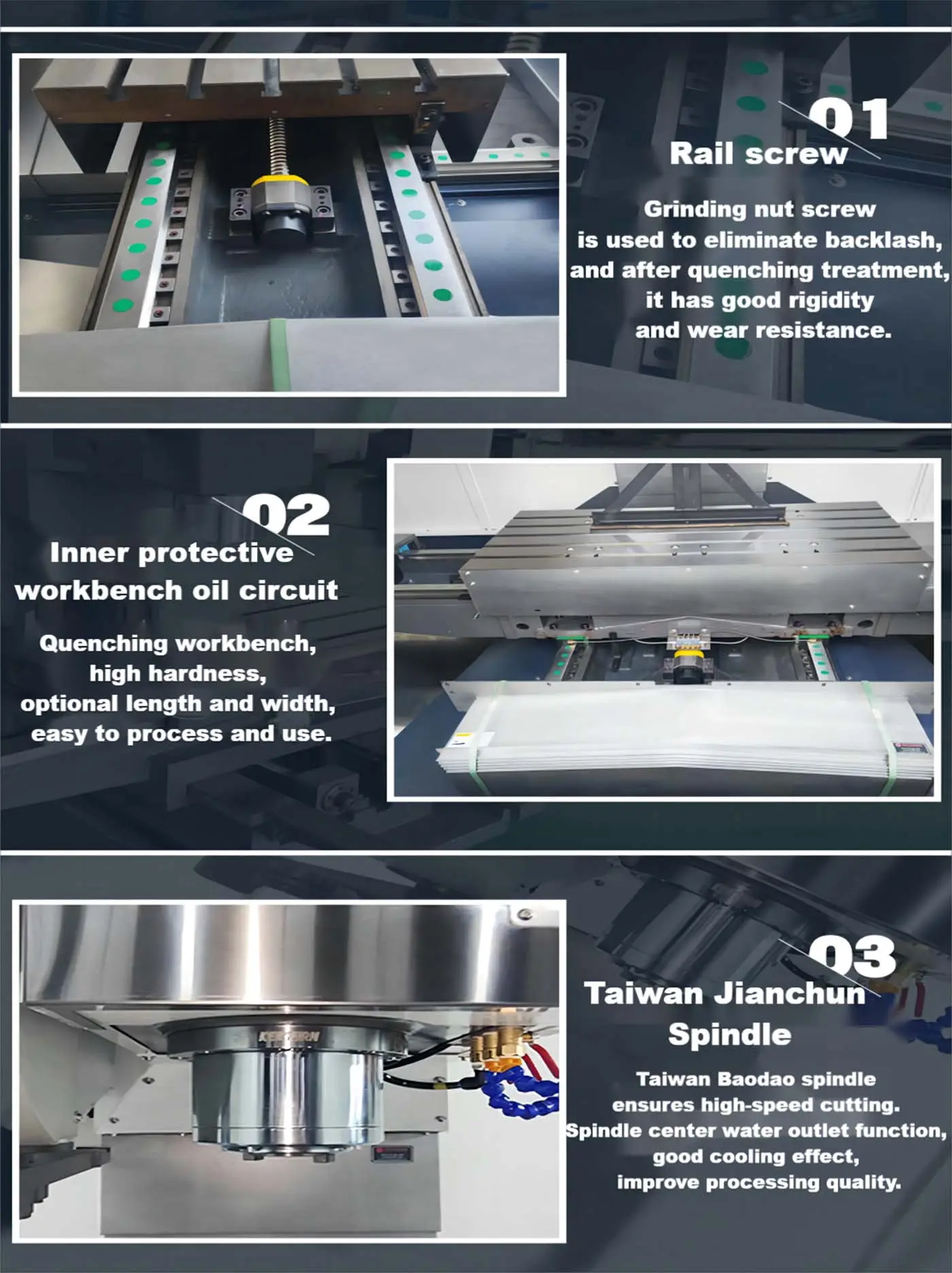

| 24 kho chứa dụng cụ robot | Thiết bị thổi lỗ côn trục chính |
| Băng tải dạng xích (tùy chọn) | Khai thác cứng nhắc |
| Bảo vệ tích hợp | Hệ thống làm mát phôi gia công bằng phun vòng |
| hệ thống bôi trơn tự động | Giao diện RS-232 và chức năng DNC |
| Hộp công cụ | Súng thổi khí chip cầm tay |
| Đèn làm việc | Bộ tách dầu-nước đơn giản |
| Đèn cảnh báo | Bu lông neo và tấm đệm |
| hộp trao đổi nhiệt điện | Dữ liệu kỹ thuật ngẫu nhiên |
| Thổi từ phía trục chính | Mâm xoay 5 trục - Đài Loan Okada |
