Name: Máy phay CNC kiểu giàn 5 trục - Trung tâm gia công cỡ lớn dành cho các chi tiết lớn.
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

nhanh chi tiết

● Kích thước bàn (Rộng x Dài): 1000x2000/2500/3000mm

● Khả năng chịu tải trên bàn: 3.5 tấn

● Hành trình trục X: 2000/2500/3000mm

● Hành trình trục Y - bao gồm cả hành trình thay dao: 1650mm

● Hành trình trục Z: 800mm

● Chiều rộng khung giàn: 1400mm

● Tốc độ trục chính - dây đai: 6000/8000 vòng/phút

● Công suất động cơ chính: 15-18.5 kW

Đoạn phim

Mô tả Chi tiết

Những đặc điểm chính

1. Phù hợp với ý tưởng thiết kế dẫn động tại trọng tâm, máy được trang bị hai đối trọng cân bằng. Đồng thời, tâm của cần piston nằm trên tâm trục, với sự phân bổ ray dẫn hướng cần piston được cân bằng. Thiết kế này loại bỏ hiện tượng uốn cong ray dẫn hướng cần piston khi cần piston di chuyển lên xuống. Do đó, trục Z có thể hoạt động với độ ổn định và độ chính xác cao.

2. Được trang bị hệ thống làm lạnh dầu, nguồn làm mát tuần hoàn cho cụm trục chính và cabin động cơ.

3. Được trang bị bộ trao đổi nhiệt, tủ điện có thể tản nhiệt hiệu quả trong quá trình hoạt động.

4. Trạm bôi trơn được điều khiển bằng hệ thống CNC, có khả năng tự động kiểm tra và cảnh báo.

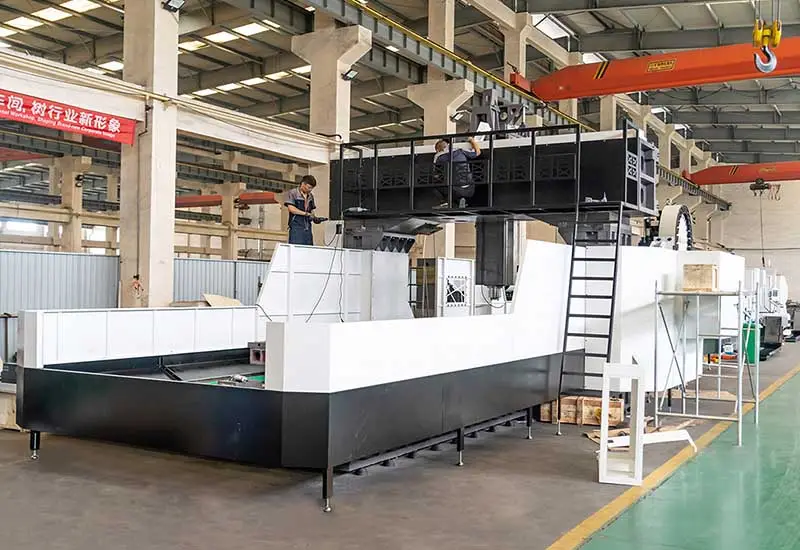

GMC1400 5

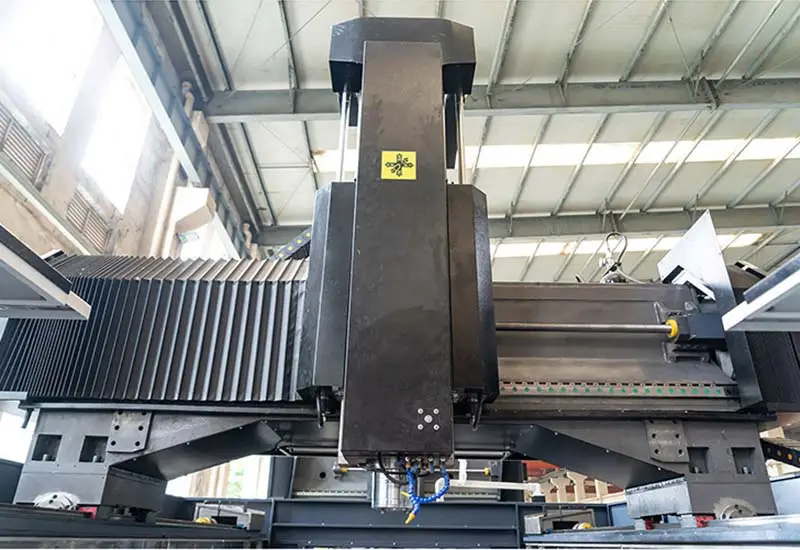

GMC1400 6

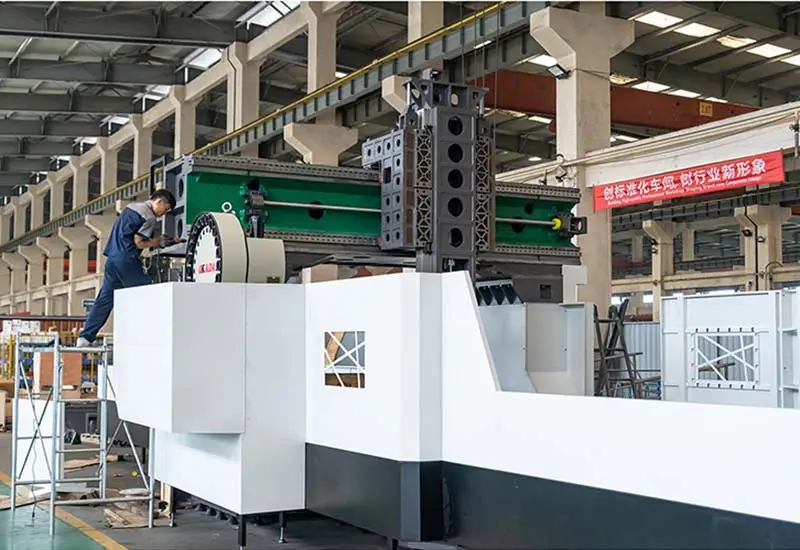

GMC1400 7

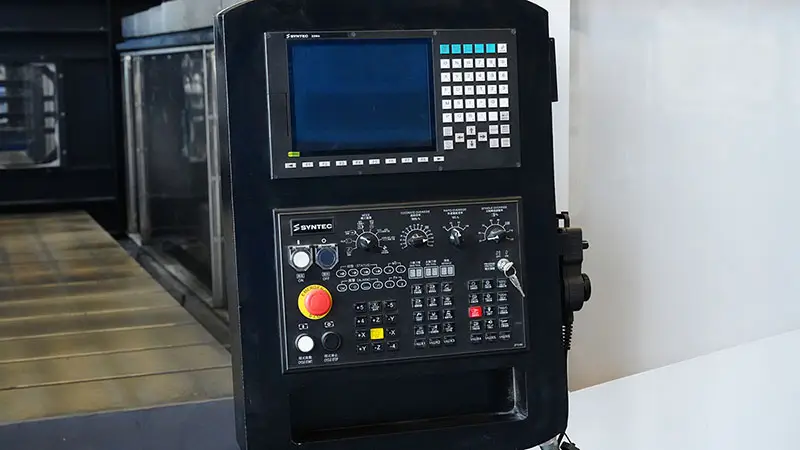

GMC1400 1

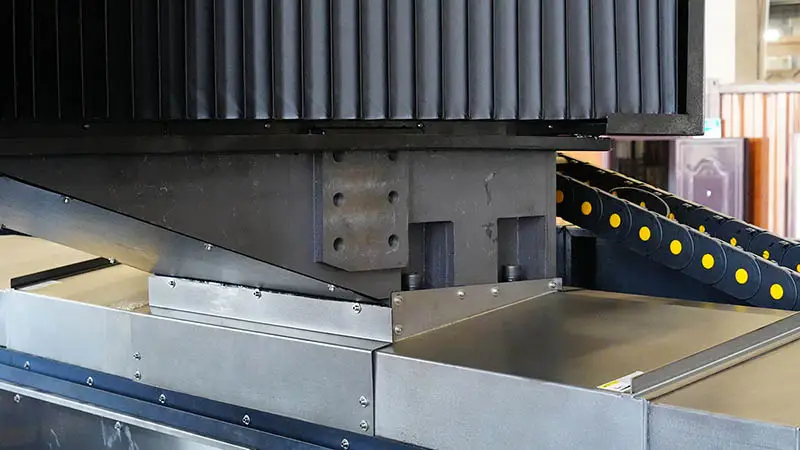

GMC1400 10

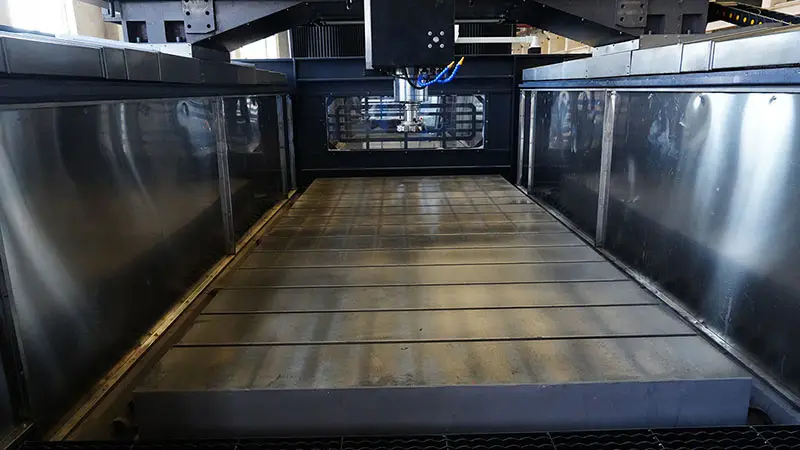

GMC1400 9

Ứng dụng

Trung tâm gia công CNC kiểu giàn thường được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, ô tô và quốc phòng để gia công các bộ phận như khuôn mẫu, khuôn dập và các linh kiện phức tạp.

Thông số kỹ thuật

Mẫu	đơn vị	GMC1210	GMC1400	GMC1600
Sức chứa
Kích thước bàn WXL	(Mm)	820*1300	1000 * 2000/2500/3000	1300*2000/2500/3000/3500
Khả năng chịu tải trên bàn	(tấn)	1	3.5	4
Khoảng cách từ bề mặt trục chính đến bề mặt bàn	(Mm)	70-670	150-950	250-1050
Khe chữ T trên bàn		5-18-160	7-22-170	7-22-170
Hành trình trục X	(Mm)	1000	2000/2500/3000	2000 / 2500 / 3000 / 3500
Hành trình trục Y - bao gồm cả hành trình thay dao	(Mm)	1250	1650	1850
Đi trục Z	(Mm)	600	800	800
Chiều rộng giàn	(Mm)	1050	1400	1600
Con quay
Độ côn/đường kính trục chính		BT50-155	BT50-190	BT50-190
Tốc độ trục chính – dây đai	(Rpm)	6000 / 8000rpm	6000 / 8000rpm	6000/8000
Công suất động cơ chính	(Kw)	'11-15	15-18.5	15-18.5KW
tốc độ cắt
Tốc độ cấp liệu nhanh	(m / phút)	X: 15 Y: 15 Z: 10	X: 15 Y: 15 Z: 10	X: 15 Y: 15 Z: 10
Tốc độ cắt	(m / phút)	10	10	10
tính chính xác
Độ chính xác định vị	(Mm)	± 0.005	± 0.005	± 0.005
Định vị lại độ chính xác	(Mm)	± 0.003	± 0.003	± 0.003
ATC
Số công cụ		24	24	24
Thời gian thay đổi công cụ	(S)	2.7	2.7	2.7s
Trọng lượng tối đa của dụng cụ	(Kg)	8	8	8
Đường kính dụng cụ tối đa	(Mm)	112/200	112/200	112/200
Chiều dài tối đa của dụng cụ	(Mm)	400	400	400
Trọng lượng và kích thước máy
trọng lượng máy	(tấn)	10	15	19
Kích thước tổng thể	(Mm)	3500 * 2400 3200 *	5000/5500/600037803568	5000/5500/6000/650040803668
