Name: Máy phay giàn CNC GMC1600 độ chính xác cao, trung tâm gia công kiểu giàn.
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.9 (19 reviews)

nhanh chi tiết

● Kích thước bàn (Rộng x Dài): 1300x2000/2500/3000/3500mm

● Khả năng chịu tải trên bàn: 4 tấn

● Hành trình trục X: 2000/2500/3000/3500mm

● Hành trình trục Y - bao gồm cả hành trình thay dao: 1850mm

● Hành trình trục Z: 800mm

● Chiều rộng khung giàn: 1600mm

● Tốc độ trục chính - dây đai: 6000/8000 vòng/phút

● Công suất động cơ chính: 15-18.5 kW

Video

Mô tả Chi tiết

Trung tâm gia công CNC kiểu giàn là một loại thiết bị cơ khí được sử dụng trong sản xuất công nghiệp. Nó có thể được tự động hóa thông qua các chương trình máy tính, bao gồm gia công chi tiết, định vị, kiểm tra, v.v. Trung tâm gia công CNC kiểu giàn có ưu điểm là hiệu quả cao, độ chính xác cao và độ ổn định cao, do đó nó được sử dụng rộng rãi trong sản xuất máy móc, ô tô, điện tử, thiết bị y tế và các lĩnh vực khác.

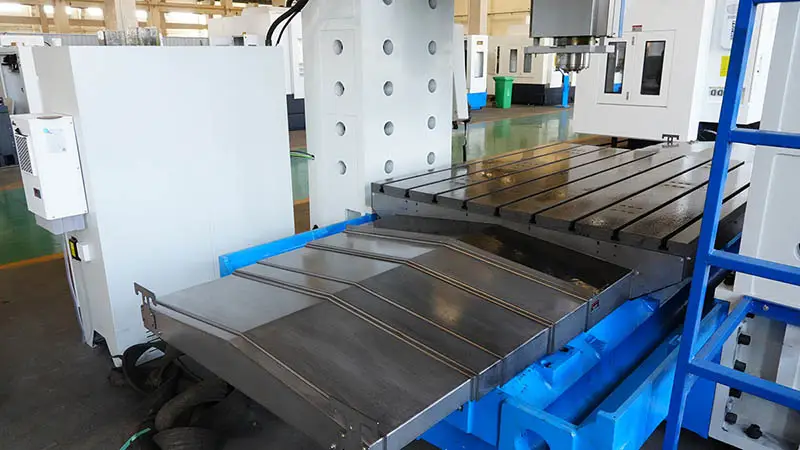

GMC1600 1

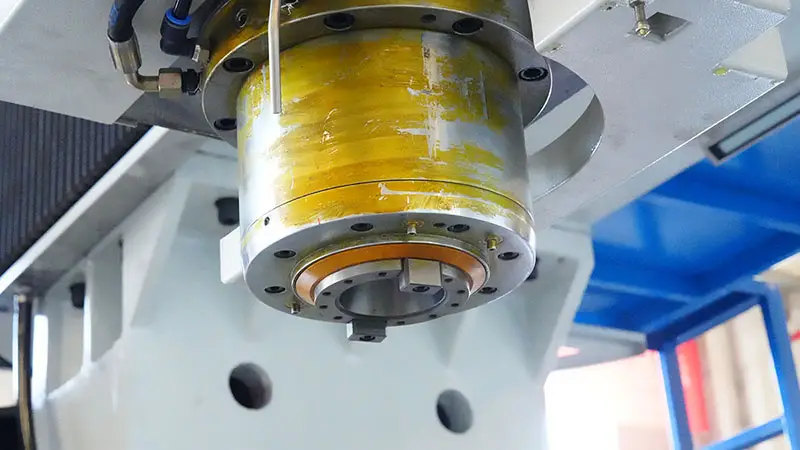

GMC1600 11

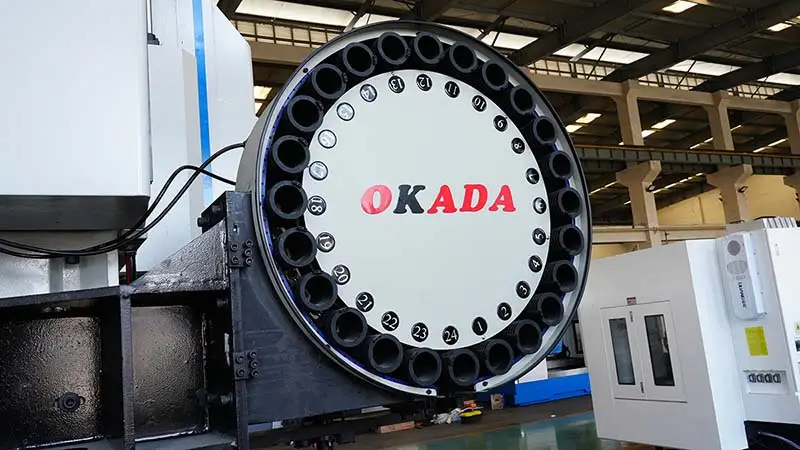

GMC1600 10

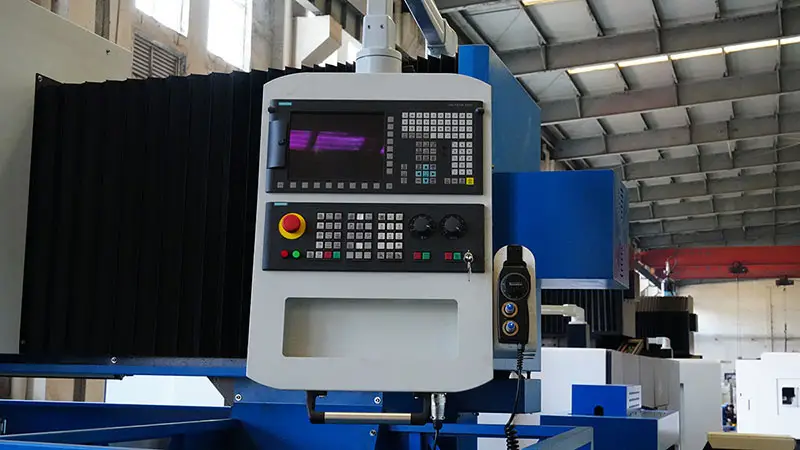

GMC1600 12

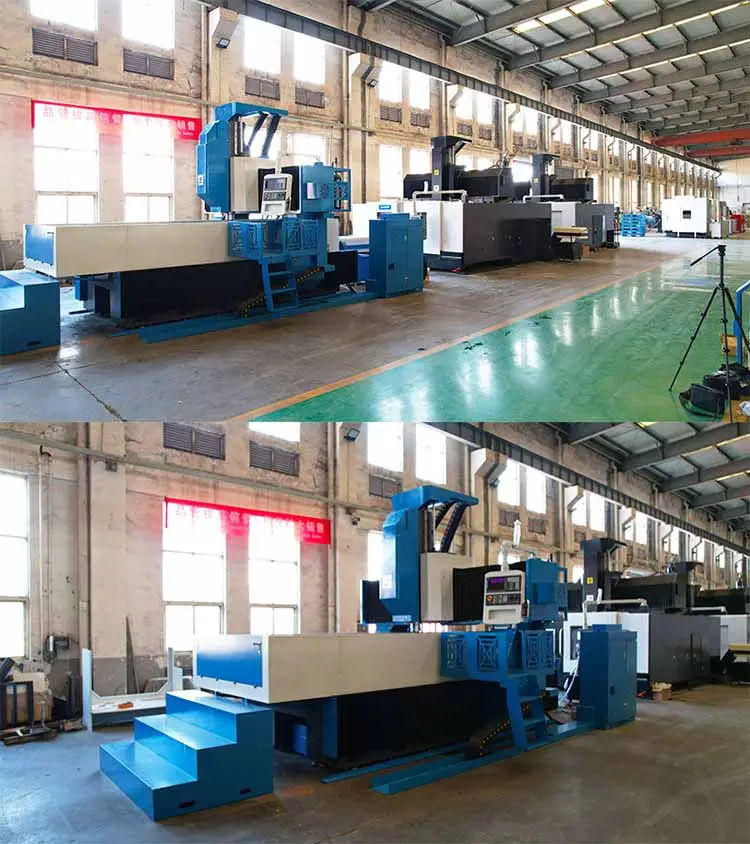

GMC1600 5

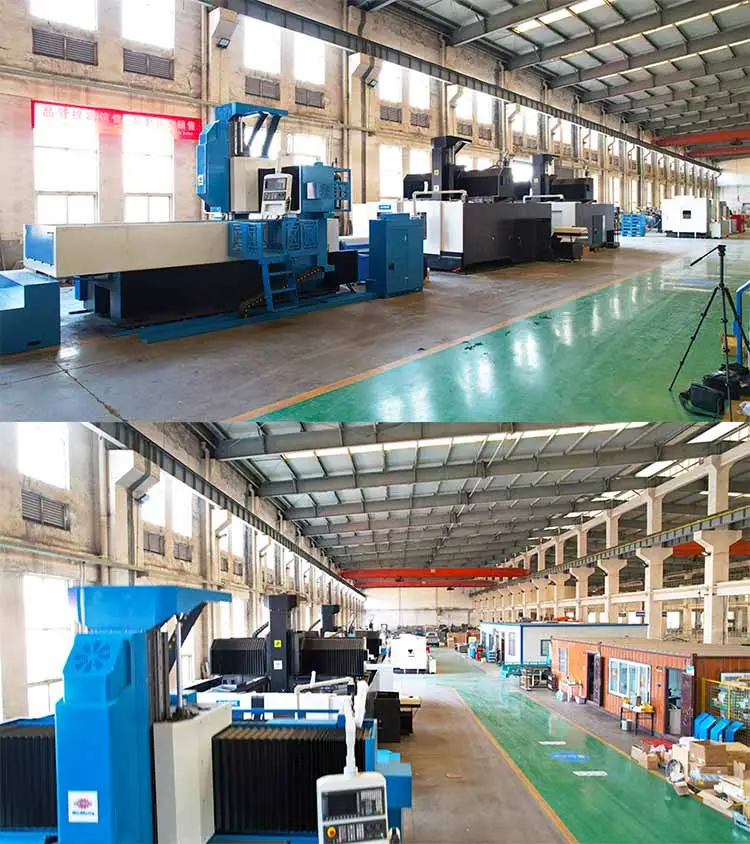

GMC1600 4

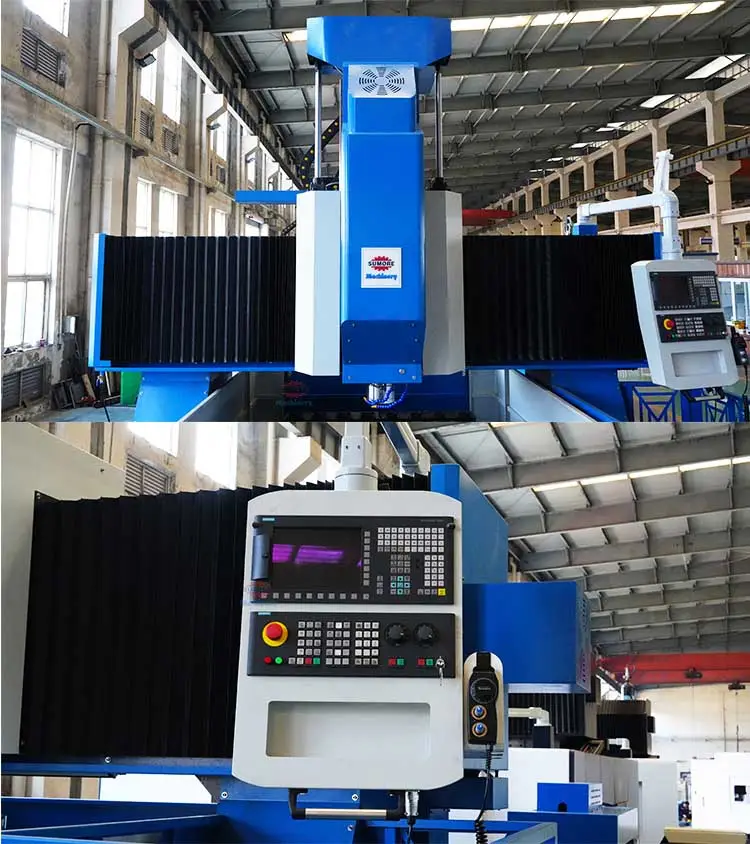

GMC1600 13

Ứng dụng

Trung tâm gia công CNC kiểu giàn thường được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, ô tô và quốc phòng để gia công các bộ phận như khuôn mẫu, khuôn dập và các linh kiện phức tạp.

Thông số kỹ thuật

Mẫu	đơn vị	GMC1210	GMC1400	GMC1600
Sức chứa
Kích thước bàn WXL	(Mm)	820*1300	1000 * 2000/2500/3000	1300*2000/2500/3000/3500
Khả năng chịu tải trên bàn	(tấn)	1	3.5	4
Khoảng cách từ bề mặt trục chính đến bề mặt bàn	(Mm)	70-670	150-950	250-1050
Khe chữ T trên bàn		5-18-160	7-22-170	7-22-170
Hành trình trục X	(Mm)	1000	2000/2500/3000	2000 / 2500 / 3000 / 3500
Hành trình trục Y - bao gồm cả hành trình thay dao	(Mm)	1250	1650	1850
Đi trục Z	(Mm)	600	800	800
Chiều rộng giàn	(Mm)	1050	1400	1600
Con quay
Độ côn/đường kính trục chính		BT50-155	BT50-190	BT50-190
Tốc độ trục chính – dây đai	(Rpm)	6000 / 8000rpm	6000 / 8000rpm	6000/8000
Công suất động cơ chính	(Kw)	'11-15	15-18.5	15-18.5KW
tốc độ cắt
Tốc độ cấp liệu nhanh	(m / phút)	X: 15 Y: 15 Z: 10	X: 15 Y: 15 Z: 10	X: 15 Y: 15 Z: 10
Tốc độ cắt	(m / phút)	10	10	10
tính chính xác
Độ chính xác định vị	(Mm)	± 0.005	± 0.005	± 0.005
Định vị lại độ chính xác	(Mm)	± 0.003	± 0.003	± 0.003
ATC
Số công cụ		24	24	24
Thời gian thay đổi công cụ	(S)	2.7	2.7	2.7s
Trọng lượng tối đa của dụng cụ	(Kg)	8	8	8
Đường kính dụng cụ tối đa	(Mm)	112/200	112/200	112/200
Chiều dài tối đa của dụng cụ	(Mm)	400	400	400
Trọng lượng và kích thước máy
trọng lượng máy	(tấn)	10	15	19
Kích thước tổng thể	(Mm)	3500 * 2400 3200 *	5000/5500/600037803568	5000/5500/6000/650040803668
