| Nơi sản xuất: | Trung Quốc |
| Tên thương hiệu: | SUMORE |

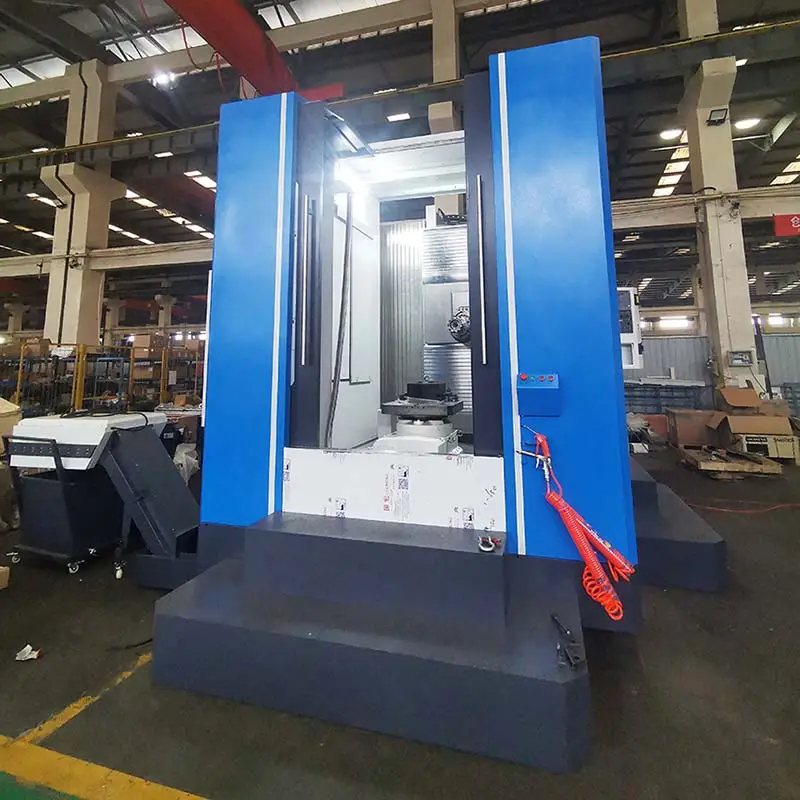

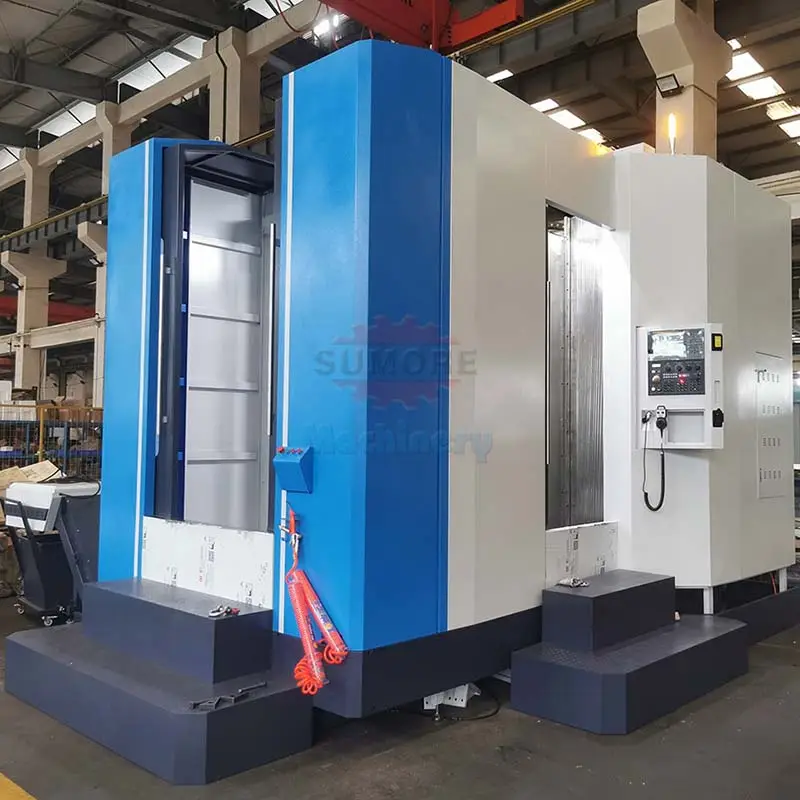

| Model: | HMC630 |
| Chứng nhận: | CE |
● Kích thước bàn làm việc: 630x630mm
● Hành trình trục X: 1100mm
● Hành trình trục Y: 800mm
● Hành trình trục Z: 1100mm
● Tải trọng tối đa của bàn làm việc: 1500kg
● Tốc độ trục chính tối đa: 6000 vòng/phút
● Độ côn trục chính: BT50
Máy phay ngang HMC series sử dụng cấu trúc tiên tiến để phát huy tối đa hành trình hiệu quả của bàn xoay, tăng độ cứng vững khi gia công của máy công cụ và tính nhỏ gọn tổng thể (độ cứng vững cao/kích thước nhỏ gọn/thân thiện với người dùng/đa chức năng).
● Vật liệu phù hợp: các chi tiết đúc, các chi tiết bằng thép, các chi tiết bằng thép không gỉ, các chi tiết bằng đồng và nhôm.
● Đặc điểm phù hợp: gia công các khối đa diện (kẹp một lần, gia công đa mặt)
● Các chi tiết gia công phù hợp: các hình hộp, hình đa diện và các bề mặt tròn xoay khác nhau.
Sản xuất hàng loạt và gia công các chi tiết phần cứng cỡ trung bình phức tạp, đa dạng về mặt chức năng, có thể được khoan, taro và phay.
Máy phay trung tâm ngang (HMC) thường được sử dụng trong môi trường sản xuất hàng loạt, nơi cần gia công số lượng lớn các chi tiết giống hệt nhau hoặc tương tự. Hướng trục chính nằm ngang cho phép thoát phoi tốt, giảm thời gian ngừng hoạt động và cải thiện hiệu quả gia công tổng thể.
Cấu hình trục chính nằm ngang trong máy gia công trung tâm xoay ngang (HMC) cho phép gia công nhiều mặt của phôi mà không cần phải định vị lại. Điều này đặc biệt có lợi cho các chi tiết phức tạp cần gia công trên nhiều bề mặt.
Máy phay trung tâm ngang (HMC) rất phù hợp để gia công các chi tiết lớn và nặng. Hướng trục chính nằm ngang mang lại sự ổn định và độ cứng vững, cho phép xử lý hiệu quả các vật liệu lớn và nặng. Điều này đặc biệt quan trọng trong các ngành công nghiệp như hàng không vũ trụ và năng lượng, nơi các bộ phận lớn rất phổ biến.
Khả năng gia công đa trục của nhiều máy HMC cho phép gia công các đường viền và hình dạng phức tạp. Điều này rất có lợi trong các ngành công nghiệp như sản xuất khuôn mẫu, nơi thường yêu cầu các hình dạng và chi tiết phức tạp.
| Mẫu | HMC500 | HMC630 | HMC800 | HMC1000 |
| Du lịch trục X | 800mm | 1100mm | 1600mm | 2200mm |
| Du lịch trục Y | 800mm | 800mm | 1000mm | 1400mm |
| Du lịch trục Z | 800mm | 1100mm | 1100mm | 1200mm |
| Kích thước bàn hoạt động | 500 * 500mm | 630 * 630mm | 800 * 800mm | 1000 * 1000mm |
| Lập chỉ mục bảng làm việc | 1°*360 | 1°*360 | 1°*360 | 1°*360 |
| Kích thước khe chữ T | 5-18-100mm | 5-18-100mm | 6-22-125mm | 125 × 22 × 6mm |
| Tải trọng tối đa của bàn làm việc | 800kg | 1500kg | 2500kg | 6000kg |
| Từ tâm trục chính đến bàn | 50-850mm | 50-850mm | 0-1000mm | 350-1550mm |
| Đầu trục chính hướng về mặt bàn | 125-925 | 125-1225 | 180-1180 | 100-1300mm |
| Trục chính côn | BT-40 | BT-50 | BT-50 | BT-50 |
| Phạm vi trục chính | 8000 vòng / phút | 6000 vòng / phút | 6000 vòng / phút | 6000 vòng / phút |
| Công suất trục chính | 11 / 15KW | 15 / 18.5KW | 15 / 18.5KW | 15 / 18.5KW |
| tốc độ cắt | 1-8000mm / phút | 1-8000mm / phút | 1-8000mm / phút | 1-8000 mm / phút |
| Tốc độ nhanh X/Y/Z | 24/24/24 m / phút | 24/24/24 m / phút | 24/24/24 m / phút | 24/24 / 24m / phút |
| Độ chính xác vị trí X/Y/Z | 0.008 | 0.008 | 0.008 | 0.015 |
| Độ lặp lại | 0.005 | 0.005 | 0.005 | 0.008 |
| Độ chính xác định vị của trục B | +10 " | +10 " | +10 " | +10 " |
| ATC | 24 chiếc (tùy chọn 30 chiếc/40 chiếc/60 chiếc) | 24 chiếc (tùy chọn 30 chiếc/40 chiếc/60 chiếc) | 24 chiếc (tùy chọn 30 chiếc/40 chiếc/60 chiếc) | 24 chiếc (tùy chọn 30 chiếc/40 chiếc/60 chiếc) |
| Thời gian thay đổi công cụ | 2.7S | 5S | 5S | 5S |
| Trọng lượng tối đa của dụng cụ | 8kg | 18kg | 18kg | 18kg |
| Đường kính tối đa của dụng cụ | 75 / 125mm | 112 / 200mm | 125/230 | φ80/φ150mm |
| Chiều dài tối đa của dụng cụ | 300mm | 300mm | 300mm | 400mm |
| Trọng lượng gia công | 9500kg | 12000kg | 15000kg | 20000Kg |
| Kích thước máy | 3800 * 3200 * 3280mm | 4860 * 3600 * 3460mm | 6200 * 4800 * 3800mm | 6800 × 5200 × 3800mm |
